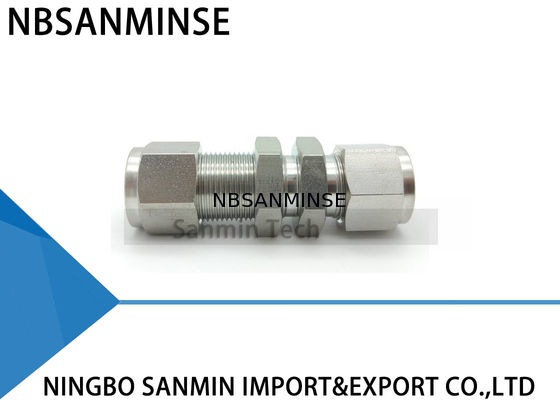

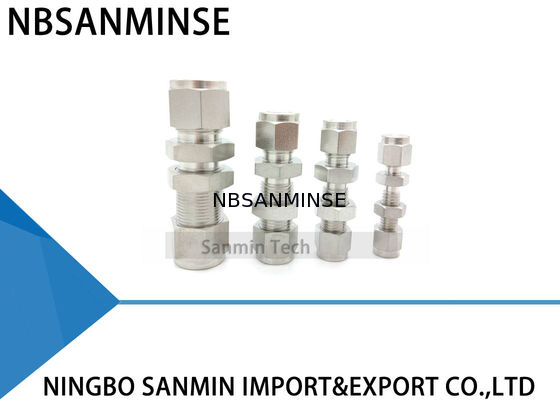

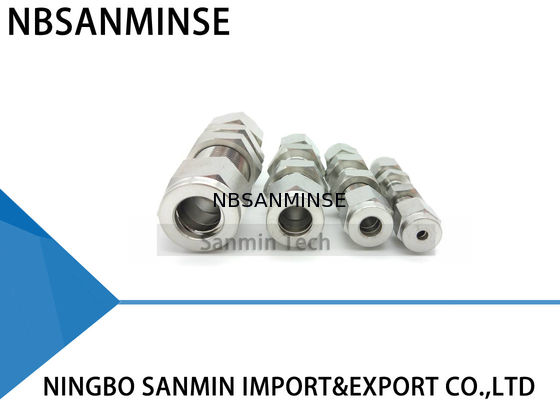

Union Bulkhead Baja Stainless Steel SS316L Fitting Pneumatik Fitting Pipa Kualitas Tinggi Sanmin
Deskripsi Fitting Pipa
Fitting pipa adalah mekanisme yang digunakan untuk menyegel dan mencengkeram tubing. Keunggulan mekanis dan geometri fitting jenis ini menghasilkan rakitan yang kedap bocor.
Untuk merakit, cukup masukkan tabung ke dalam rakitan lengkap hingga tabung menyentuh bagian dalam fitting. Kedua ferrule didorong ke depan antara mur dan badan fitting menggunakan gaya mekanis yang diciptakan dengan memutar mur searah jarum jam. Ferrule belakang didorong ke bagian belakang kerucut ferrule depan didorong oleh gaya ke dalam mulut kerucut badan.
Ferrule belakang di-swage secara radial ke dalam pada tabung sambil mengangkat ferrule depan keluar untuk membentuk segel penuh pada permukaan kerucut badan.
Putaran mur 1-1/4 dari posisi kencang tangan memastikan penggerak yang konsisten dari anggota penyegelan. Ini memastikan segel yang efektif terhadap tekanan tinggi serta kondisi vakum ultra tinggi.
Petunjuk Pemasangan
Fitting dipasok dalam keadaan terpasang dan kencang tangan. Pembongkaran sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lain
1. Masukkan tubing ke dalam fitting
Periksa bahwa tabung bertumpu kuat pada bahu fitting dan bahwa mur kencang tangan. Pada titik ini disarankan untuk membuat tanda goresan pada segi enam yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2. Kencangkan mur
1-1/4 Putaran mur diperlukan untuk 1/4” (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 Putaran mur diperlukan untuk 3/16” (4mm) dan lebih rendah (Lihat Gbr. B)
Petunjuk Perakitan Ulang
Koneksi dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk memasang kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Pemotong Pipa
Untuk mencapai koneksi bebas bocor, tubing harus dipotong secara tegak lurus. Pemotong pipa berkualitas baik dengan mata pisau yang sesuai untuk bahan tubing direkomendasikan.
Jangan mencoba mengurangi waktu pemotongan dengan melakukan pemotongan dalam pada setiap putaran pemotong. Ini akan mengeraskan tabung.
Ujung tabung harus dibebaskan dari gerinda untuk menghindari kerusakan pada fitting dan untuk memastikan tabung mencapai bagian dalam fitting.
Peringatan
Jangan menahan tabung di ragum di tempat yang akan dimasukkan ke dalam fitting (ragum akan meninggalkan bekas pada tabung yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Penanganan Tabung
Goresan pada tabung dapat menyebabkan kebocoran. Oleh karena itu, penting untuk menangani tabung dengan hati-hati untuk mengurangi risiko kebocoran.
Inspeksi Tubing
Penggunaan: Ini adalah alat ukur "No-Go" dan harus digunakan sebagai berikut:
Pasang fitting sesuai dengan instruksi berikut: 1/4 inci (6mm), 3/8 inci, 1/2 inci (12mm) - pasang 1-1/4 putaran dari kencang tangan. Periksa celah antara mur dan badan, menggunakan alat ukur yang sesuai. Jika alat ukur mudah masuk ke celah, kencangkan mur lebih lanjut hingga alat ukur tidak dapat masuk ke celah
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang tangan
2. Masukkan tabung (Hingga bahu)
3. Putar mur dengan kunci pas hingga tabung tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika O.D. tabung berada pada toleransi minimum, ferrule akan bersentuhan dengan tabung selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih tubing untuk setiap aplikasi
Mengapa memilih kami
1: Kualitas tinggi dengan harga bersaing.
2: Pesanan sampel & pesanan jumlah kecil dapat diterima.
3: Kustomisasi sesuai permintaan khusus Anda.
4: Berikan informasi produk gratis.
5: Kualitas andal terjamin dan layanan purna jual aktif
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan eksportir suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat banyak jenis pemrosesan bahan baja tahan karat, kuningan, aluminium.
seperti Katup tekanan tinggi / katup solenoid / katup listrik / katup air/ katup pneumatik/ silinder udara/katup hidrolik/produk akumulator hidrolikdan sebagainya. T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T:Apakah ada garansi yang tersedia?A: Ya, biasanya produk adalah garansi kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk koneksi non-penyegelan; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
Nitrile suhu rendah, karet silikon, poliuretan A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan panas, getaran berat, dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus
Tindakan Pencegahan Lingkungan Suhu Tinggi
Tindakan Pencegahan Lingkungan Dingin EkstremSegel Karet Fluor, PTFE
Nitrile suhu rendah, karet silikon, poliuretan Pelumasan
| Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
| Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
| Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
| Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
