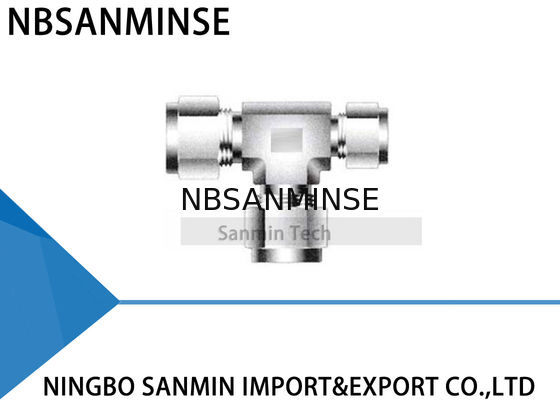

RUBT Union Tee Stainless Steel SS316L Fitting Pipa Fitting Pneumatik Udara Kualitas Tinggi Sanmin
Deskripsi Fitting Pipa
Fitting pipa adalah mekanisme yang digunakan untuk menyegel dan menjepit tubing. Keunggulan mekanis dan geometri fitting jenis ini menghasilkan perakitan yang kedap bocor.
Untuk merakit, cukup masukkan tabung ke dalam rakitan lengkap hingga tabung menyentuh bagian dalam fitting. Dua ferrule didorong ke depan di antara mur dan badan fitting menggunakan gaya mekanis yang diciptakan dengan memutar mur searah jarum jam. Ferrule belakang didorong ke bagian belakang ferrule depan yang meruncing, yang didorong oleh gaya ke dalam mulut badan yang meruncing.
Ferrule belakang dikerutkan secara radial ke dalam pada tabung sambil mengangkat ferrule depan untuk membentuk segel penuh pada permukaan badan yang meruncing.
Putaran mur 1-1/4 dari posisi kencang tangan memastikan penggerak yang konsisten dari anggota penyegelan. Ini memastikan segel yang efektif terhadap tekanan tinggi serta kondisi vakum ultra tinggi.
Instruksi Pemasangan
Fitting dipasok dalam keadaan terpasang dan kencang tangan. Pembongkaran sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lain
1. Masukkan tubing ke dalam fitting
Periksa bahwa tabung bersandar kuat pada bahu fitting dan bahwa mur kencang tangan. Pada titik ini disarankan agar tanda goresan digambar pada segi enam yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2. Kencangkan mur
1-1/4 Putaran mur diperlukan untuk 1/4” (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 Putaran mur diperlukan untuk 3/16” (4mm) dan lebih rendah (Lihat Gbr. B)
Instruksi Pemasangan Ulang
Koneksi dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk memasang kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Penanganan Tabung
Goresan pada tabung dapat menyebabkan kebocoran. Oleh karena itu, penting untuk menangani tabung dengan hati-hati untuk mengurangi risiko kebocoran.
Tabung Tembaga
Jika menggunakan tabung tembaga dari gulungan, pegang ujung tabung dan gulung gulungan ke luar sehingga tubing tergeletak di permukaan datar.
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang tangan
2. Masukkan tabung (Hingga bahu)
3. Putar mur dengan kunci pas hingga tabung tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika O.D. tabung berada pada toleransi minimum, ferrule akan bersentuhan dengan tabung selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih tubing untuk setiap aplikasi
Pemilihan Tabung
Empat variabel harus dipertimbangkan saat memesan tabung untuk digunakan dengan fitting:
1. Bahan
2. Ketebalan dinding tabung
3. Finishing permukaan tabung
4. Kekerasan tabung
Tubing harus sesuai dengan standar ASTM A213 atau ASTM A269, mulus, dan sepenuhnya lunak.
Tabung harus bebas dari goresan dan cocok untuk dibengkokkan dan dikelantang.
Mengapa memilih kami
1: Pesanan sampel & pesanan jumlah kecil dapat diterima.
2: Sesuaikan sesuai permintaan khusus Anda.
3: Berikan informasi produk gratis.
4: Kualitas andal terjamin dan layanan purna jual aktif
5: Garansi kualitas satu tahun
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: WJenis produk apa yang bisa Anda buat?
A: Kami dapat membuat berbagai jenis stainless steel, kuningan, aluminium pemrosesan bahan.seperti tekanan tinggiKatup / katup solenoid / katup listrik / katup air/katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolik produk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? A: Ya, biasanya produk adalah garansi kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkunganpanas, getaran berat, dll. T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus
| Tindakan Pencegahan Lingkungan Suhu Tinggi |
Tindakan Pencegahan Lingkungan Dingin Ekstrem |
Segel |
| Karet fluor, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
| Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
| Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
| Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
| Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
