Outlet ganda Disc Valve ganda Disc Gate Valve ISO9001 Sertifikasi

Kuantitas min Order : 20 Harga : Negotiation
Kemasan rincian : Tas Plastik, Kotak, Karton, Pallet atau Sebagai Nasihat Pelanggan Waktu pengiriman : Negosiasi
Syarat-syarat pembayaran : L/C, T/T, Western Union Menyediakan kemampuan : Negosiasi
Tempat asal: Cina Nama merek: NBSANMINSE
Sertifikasi: ISO9001 Nomor model: SMWZ644 (1) -10 (2) -DNA -C

Informasi Detail

Tekanan Nominal: 1.0 (MPa) Tipe: Outlet Valve
Suhu: ≤200 ℃ Uji tekan maks: 1,5 (MPa)
DN: 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 tubuh katup: besi cor
Cahaya Tinggi:

pulse air valve

,

pulsa jet solenoid katup

Deskripsi Produk

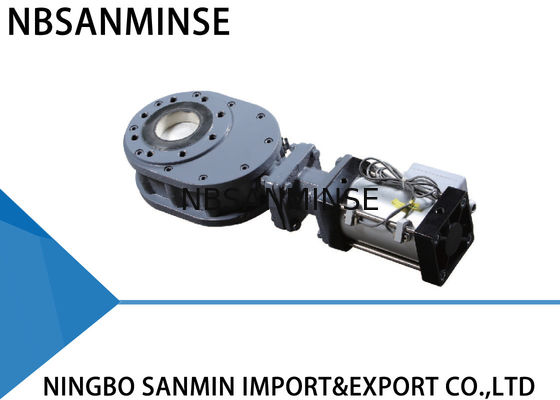

Outlet Double Disc Valve, Sertifikasi Double Disc Gate Valve ISO9001


Kinerja Utama

Model double-disc valve WZ644-10Q menggunakan permukaan penyegelan dan penyegelan double-disc yang terbuat dari paduan atau keramik tahan aus. Segelnya kedap udara 100% dan katupnya memiliki masa pakai yang lama, khususnya dalam aplikasi. Akibatnya, keandalan sistem secara keseluruhan meningkat secara dramatis.

Kinerja Operasi

Ketika udara dimasukkan ke port silinder atas, batang piston mendorong disk ganda ke bawah dan katup ditutup. Ketika udara dimasukkan ke port silinder bawah, batang piston mendorong disk ganda ke atas dan katup dibuka. Pegas kompresi ditempatkan di antara cakram dan cincin perapat, memaksa cakram cakram terhadap cincin perapat, dan juga memungkinkan gerakan cakram vertikal, yang membantu mengkompensasi ekspansi termal dan kontraksi bagian-bagian dan memastikan segel kedap udara dalam semua kondisi. Saat menggerakkan katup, cakram ganda berputar untuk memangku dan memoles permukaan perapat. Ketika produk mengalir melalui katup, setiap bahan yang memasuki ruang dalam dihilangkan dengan aksi aliran pusaran. Oleh karena itu, katup bersifat membersihkan sendiri. Pembersihan udara tambahan dapat disediakan untuk memastikan kinerja di tempat yang bersih. Semua karakteristik ini menjamin layanan yang lama untuk katup dan meningkatkan keandalan sistem Anda.

Aplikasi

Setiap debu, bubuk, dan produk granular di pembangkit listrik tenaga batu bara, pabrik peleburan, besi dan baja, industri farmasi dan kimia.

Parameter teknik

Tekanan Pengoperasian Maksimum: 1.0MPa

Tekanan Uji Maksimum: 1.5MPa

Suhu Operasional: < 200 ℃

Tekanan Tes Kebocoran: 1.1MPa

Instalasi dan Aplikasi

1. Sebelum pemasangan, pastikan aktuator pneumatik bebas dari cacat seperti kerusakan dan cekung.

2. Pastikan flensa sambungan, panjang struktural, tekanan operasi maksimum dan diameter nominal sesuai dengan persyaratan.

3. Selama instalasi, tidak diizinkan untuk menyesuaikan stud dan mur yang telah diikat pada awalnya. Sejajarkan tengah dua jalur pipa dan diameter katup agar koaksial. Jaga agar permukaan flens tetap rata. Berikan kekuatan yang seragam untuk mengencangkan baut.

4. Setelah pemasangan, masukkan udara dari port silinder atas dan bawah untuk melihat apakah katup dapat dibuka atau ditutup secara normal.

5. Cheek sakelar kontrol (jika ada) untuk melihat apakah sakelar diikat dengan benar, apakah parameternya sesuai dengan sumber daya akses, dan apakah sakelar itu dapat bekerja dengan benar di bawah kondisi pembukaan penuh dan penutupan penuh.

Metode Pemecahan Masalah

Masalah Sebab Metode Pemecahan Masalah
Kebocoran pada permukaan perapat Kotoran antara disc dan permukaan penyegelan Hapus kotoran
Kerusakan untuk menyegel pasangan cincin Perbaiki atau ganti
Kebocoran pada sambungan flensa Baut tidak terpasang dengan benar Merapatkan baut secara merata
Kerusakan pada permukaan mengarah Perbaiki permukaan flensa
Kerusakan pada spacer Pasang kembali spacer
Katup gagal dibuka atau ditutup dengan benar Deposit debu Bersihkan debu secara teratur
Tekanan udara tidak memadai, kebocoran parah Memperbaiki pipa pasokan udara
Komponen pneumatik telah menua dan kehilangan efisiensi Ganti komponen yang rusak
Kebocoran kotak isian Isiannya sudah tua dan aus Ganti isiannya

Dimensi instalasi, gambar garis besar

Model (seri A) DN L. d K D H nM 2-A
WZ644-10Q-40 40 120 84 110 150 443 4-M16 2-G1 / 4
WZ644-10Q-50 50 120 99 125 165 463 4-M16 2-G1 / 4
WZ644-10Q-65 65 120 118 145 180 528 4-M16 2-G1 / 4
WZ644-10Q-80 80 120 132 160 195 558 8-M16 2-G1 / 4
WZ644-10Q-100 100 120 156 180 215 601 8-M16 2-G1 / 4
WZ644-10Q-125 125 160 184 210 250 730 8-M16 2-G3 / 8
WZ644-10Q-150 150 160 211 240 285 798 8-M16 2-G3 / 8
WZ644-10Q-175 175 160 241 270 315 894 8-M16 2-G3 / 8
WZ644-10Q-200 200 160 266 295 340 958 8-M16 2-G1 / 2
WZ644-10Q-225 225 160 294 325 370 1028 12-M20 2-G1 / 2

Bagian dan Bahan Utama

Barang Nama Bahan Barang Nama Bahan
1 Tubuh katup Besi ulet 5 Menghubungkan potongan-T Baja tuang
2 Tubuh katup samping Besi ulet 6 Tutup ujung 45 # Baja
3 Cincin penyegelan Baja karbon + paduan khusus 7 Menghubungkan leher Besi cor hodular
4 Dise Baja karbon + paduan khusus 8 Aluminium aktuator pneumatik Silinder aluminium
