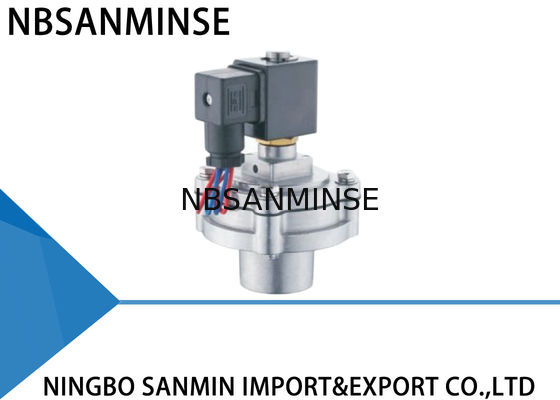

QG-Y-25 Seri Katup Pulsa Pneumatik Tipe Mirip GOYEN Tertanam G1 " Diafragma Tunggal
Tipe Mirip GOYEN
Tipe Tertanam
Parameter Teknis
|
Sudut Kanan |
Tertanam |
In-line |
Colok |
| Tekanan Desain |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Tekanan Kerja |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Suhu Sekitar |
-25~60℃ Disesuaikan untuk suhu lebih rendah atau lebih tinggi |
| Kelembaban Relatif |
≤85% |
| Media Kerja |
Udara Bersih |
| Tegangan |
AC220V/DC24V/AC110V/AC24V Disesuaikan |
| Kelas Perlindungan |
IP65 |
| Umur Diafragma |
Lebih dari Satu Juta Siklus |
| Cv/Kv |
Hubungi kami untuk detail |
Konstruksi Material
| Badan |
Cor ADC12 |
| Armatur |
Baja tahan karat 430FR |
| Diafragma |
Nitrile atau viton |
| Pegas |
Baja tahan karat 321 |
| Pengencang |
Baja tahan karat 302 |
Kegagalan umum dan pemecahan masalah
| Periode penggunaan |
Fenomena kegagalan |
Alasan yang mungkin |
Pemecahan masalah |
| Selama instalasi dan commissioning |
Katup tidak dapat semuanya terbuka, tetapi bagian utama bertindak. |
Periksa tekanan kubah gas apakah terlalu rendah. |
Periksa kebocoran |
| Beberapa katup tidak berfungsi, tetapi yang lain normal. |
Periksa koneksi koil katup dan koil |
Ganti aksesori |
| Katup tidak dapat semuanya tertutup. Ada kebocoran. Tidak ada cara untuk membangun kubah gas. |
Katup Y. Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan kebocoran untuk semua katup. |
Periksa kebocoran |
| Katup Z. Saluran masuk katup dan moncong peniup dipasang terbalik. |
Pasang kembali |
| Beberapa katup tidak dapat tertutup. Ada kebocoran. |
Ada kotoran atau serpihan pada membran, itu menghalangi inti besi bergerak. |
Bersihkan membran dan periksa apakah membran utuh. Periksa inti besi bergerak dan kunci udara. |
| Penutupan katup lambat. |
Lubang membran tersumbat. |
Bersihkan lubang membran |
| Selama periode penggunaan |
Beberapa katup bocor. Membran tidak dapat tertutup rapat dan katup selalu terbuka sedikit.
Ada kotoran atau serpihan pada membran, bagian utama rusak. Inti besi bergerak tersumbat.
|
Bersihkan membran dan periksa apakah bagian membran utuh. Periksa inti besi bergerak dan kunci udara. Ganti aksesori jika perlu. |
Koil panas dan terbakar. |
| Sudah dinyalakan terlalu lama. |
Periksa kondisi kerja sistem kontrol. |
Ada tegangan tetapi katup tidak beroperasi. |
| Membran rusak dan lubang tersumbat. |
Ganti aksesori tepat waktu. |
Suhu sekitar di bawah -20℃. Katup bocor dan tidak dapat terbuka. |
| Suhu sekitar terlalu rendah dan ada embun beku di katup. |
Perhatikan isolasi dan menjaga suhu yang tepat. |
T: Bisakah Anda menawarkan sampel gratis?
|
A: Ya,
tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055 T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalah
layanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik,udara dan minyak fitting, pengukur tekanan dll.T:
Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat banyak jenis baja tahan karat,
kuningan, aluminiumpemrosesan material. seperti tekanan tinggiKatup / katup solenoid / katup listrik katup /katup air/katup pneumatik /silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik asli yang terkenal?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
Tindakan Pencegahan Lingkungan Suhu Tinggi A:
Ulir G adalah silinder dan tidak menyegel sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk koneksi non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan koil katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat dll.
T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus
Tindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Dingin Ekstrem
| Segel |
Karet fluor, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
| Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
| Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
| Komponen Logam |
Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
| Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
