Suhu Tinggi Double Disc Valve Temperature ≤ 200 ℃ SMDF-DNA-J

Suhu Tinggi Double Disc Valve Temperature ≤ 200 ℃ SMDF-DNA-J

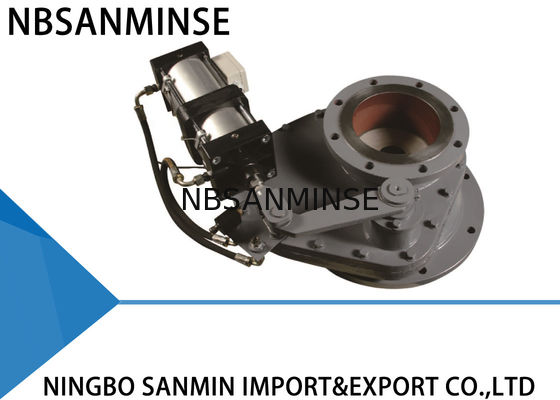

High Performance Double Disc Valve Temperature ≤ 200℃ SMDF-DNA-J

Detail produk:

Tempat asal: Ningbo
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: SMDF - DNA - J

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 pc
Harga: Negotiation
Kemasan rincian: Tas Plastik, Kotak, Karton, Pallet atau Sebagai Nasihat Pelanggan
Waktu pengiriman: Negosiasi
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: Negosiasi
Hubungi sekarang
Detil Deskripsi produk
Tekanan Nominal: 1.0 (MPa) Tekanan uji kebocoran: 1.1 (MPa)
Suhu: ≤200 ℃ Tekanan uji maksimum: 1,5 (MPa)
DN1XDN2: 200X350, 200X530, 250X350, 250X400, 300X450 tubuh katup: besi cor

Suhu Tinggi Double Disc Valve Temperature ≤ 200 ℃ SMDF-DNA-J


Informasi produksi

. Katup cakram berputar menggunakan struktur pasangan gesekan keramik atau logam keras, yang membuatnya lebih kasar dan lebih kencang. Itu hanya perlu beban awal yang kecil karena strukturnya yang unik. Selain itu, abu hampir tidak menumpuk di badan katup karena alasan yang sama. Semua fitur ini membuat katup cakram berputar tahan lama.

Prinsip Operasi

. Aktuator menggerakkan tangkai dan lengan tuas seperempat putaran yang menggerakkan disk. Seluruh permukaan perapat disc secara konstan bersentuhan dengan kursi atau bantalan melalui gaya yang diberikan oleh pegas melingkar. Pegas ini memungkinkan disk untuk bergerak secara vertikal. Ini mengkompensasi ekspansi termal dan kontraksi komponen katup juga mengatasi efek dari tekanan balik yang dirancang dan di antara permukaan penyegelan. Perbedaan pada cakram tangensial dengan gaya gesekan dudukan menyebabkan cakram berputar pada dudukannya saat siklus katup, dengan demikian mencukur dan menghapus segala bahan proses yang dapat menumpuk. Semua fitur ini membuat katup cakram berputar tahan lama. Ini akan memberikan dukungan yang andal untuk sistem Anda.

Aplikasi

. Katup cakram berputar dapat digunakan dalam sistem pengangkutan abu di pembangkit listrik tenaga panas. Ini juga dapat diterapkan di tambang, pabrik semen, pekerjaan kapur, pabrik metalurgi, pabrik kimia dan bidang lainnya yang perlu untuk menyampaikan abu kaustik atau abrasif.

Parameter teknik

. Tekanan operasi maksimum: 1,0 MPA

. Tekanan tes maksimum: 1,5 MPA

. Suhu operasi: ≤ 200 ℃

. Tekanan uji kebocoran: 1.1 MPA

Instalasi

1. Sebelum pemasangan, harap baca manual ini dengan seksama, dan periksa kondisi aktuator pneumatik.

2. Pastikan dimensi flensa, tekanan operasi maksimum dan diameter nominal dalam memenuhi persyaratan.

3. Jangan menyesuaikan baut dan mur. Dan pastikan pusat dari dua jalur pipa dan pusat katup adalah koaksial. Permukaan flange harus halus dan tetap horisontal tanpa kemiringan yang relatif besar, untuk memastikan katup dapat mengikat dan bekerja dengan baik. Selain itu, baut harus diikat simetris.

4. Setelah pemasangan, pompa udara ke dalam dua intake udara dari aktuator pneumatik, dan pastikan pelat katup berfungsi dengan baik.

5. Jika sakelar kontrol dipasang, pastikan parameternya dapat memenuhi sumber daya eksternal dan dapat berfungsi dengan baik saat terbuka penuh atau tertutup sepenuhnya.

Metode Pemecahan Masalah

Masalah Sebab Metode Pemecahan Masalah
Kebocoran Lembaga asing Hapus benda asing
Seal washer tidak valid Ganti seal washer
Abrasi inti katup Ganti inti katup
Katup tidak dapat membuka atau menutup Bagian yang dapat diputar menjadi fleksibel atau tidak valid Sesuaikan atau ganti bagian relatif
Tekanan atau kebocoran tidak mencukupi Periksa dan perbaiki saluran udara pasokan
Komponen pneumatik menjadi menua atau tidak valid Ganti komponen pneumatik relatif

Dimensi dan garis besar pemasangan

DN H D K d nC
150 * 150 310 285 240 210 8-Φ22
200 * 200 310 340 295 265 8-Φ22
225 * 225 310 370 325 295 8-Φ22
250 * 250 330 395 350 320 12-Φ22
300 * 300 330 445 400 368 12-Φ22
200 * 350 310 520 470 265 8-Φ22

Komponen dan bahan utama
TIDAK. Barang Bahan TIDAK. Barang Bahan
1 Badan katup atas Besi cor ulet 5 Di bawah tubuh katup Besi cor ulet
2 Segel cincin Keramik atau paduan 6 Poros berputar 45 # Baja
3 Plat katup Keramik atau paduan 7 Lengan putar Besi cor ulet
4 Mengayunkan tangan Besi cor ulet 8 Aktuator pneumatik Aluminium
