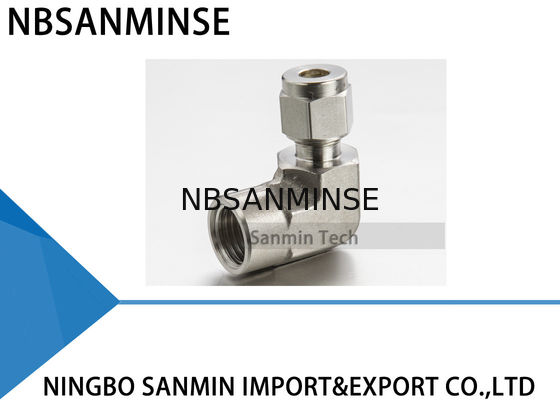

Siku Betina FE Baja Tahan Karat 316L Fitting Pipa Fitting Pipa Berkualitas Tinggi Sanmin
Petunjuk Pemasangan
Fitting dipasok terpasang dan kencang jari. Pembongkaran sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lain
1. Masukkan tabung ke dalam fitting
Periksa bahwa tabung bertumpu kuat pada bahu fitting dan mur kencang jari. Pada titik ini disarankan untuk menggambar tanda goresan pada segi enam yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2. Kencangkan mur
1-1/4 Putaran mur diperlukan untuk 1/4” (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 Putaran mur diperlukan untuk 3/16” (4mm) dan lebih rendah (Lihat Gbr. B)
Petunjuk Pemasangan Ulang
Koneksi dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk memasang kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Pemotong Pipa
Untuk mencapai koneksi bebas bocor, tabung harus dipotong tegak lurus. Pemotong pipa berkualitas baik dengan bilah yang sesuai untuk bahan tabung direkomendasikan.
Jangan mencoba mengurangi waktu pemotongan dengan melakukan pemotongan dalam setiap putaran pemotong. Ini akan mengeraskan tabung.
Ujung tabung harus dibersihkan untuk menghindari kerusakan pada fitting dan untuk memastikan tabung mencapai dasar fitting.
Peringatan
Jangan memegang tabung di ragum di tempat yang akan dimasukkan ke dalam fitting (ragum akan meninggalkan bekas pada tabung yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Beberapa Tindakan Pencegahan yang Harus Diambil
1. Tabung tidak boleh diseret di lantai.
2. Tabung tidak boleh ditarik keluar dari rak tabung, terutama untuk tabung OD besar
Tabung Tembaga
Jika menggunakan tabung tembaga dari gulungan, pegang ujung tabung dan gulung gulungan ke luar sehingga tabung tergeletak di permukaan datar.
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang jari
2. Masukkan tabung (Hingga bahu)
3. Putar mur dengan kunci pas hingga tabung tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika OD tabung berada pada toleransi minimum, ferrule akan bersentuhan dengan tabung selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih tabung untuk setiap aplikasi
Pemilihan Tabung
Empat variabel harus dipertimbangkan saat memesan tabung untuk digunakan dengan fitting:
1. Bahan
2. Ketebalan dinding tabung
3. Finishing permukaan tabung
4. Kekerasan tabung
Tabung harus sesuai dengan standar ASTM A213 atau ASTM A269, mulus, dan sepenuhnya lunak.
Tabung harus bebas dari goresan dan cocok untuk dibengkokkan dan dikelupas.
Mengapa memilih kami
1: Pesanan sampel & pesanan jumlah kecil dapat diterima.
2: Kustomisasi sesuai permintaan khusus Anda.
3: Berikan informasi produk gratis.
4: Kualitas andal terjamin dan layanan purna jual aktif
5: Garansi kualitas satu tahun
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomatisasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: WJenis produk apa yang bisa Anda buat?
A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat, kuningan, aluminium.seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air / katup pneumatik / silinder udara / katup hidrolik / akumulator hidrolik produk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli? A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T:Apakah ada garansi yang tersedia?A: Ya, biasanya produk adalah garansi kualitas satu tahun.T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?A:Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk koneksi non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) lingkungan
panas, getaran berat, dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Titik Fokus
Tindakan Balasan Lingkungan Suhu Tinggi
Tindakan Balasan Lingkungan Dingin Ekstrem
Segel
Karet Fluor, PTFE
Nitrile suhu rendah, karet silikon, poliuretanPelumasan Gemuk sintetis suhu tinggi (volatilitas rendah)
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) Perawatan Pasokan Udara
| Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
| Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
| Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
