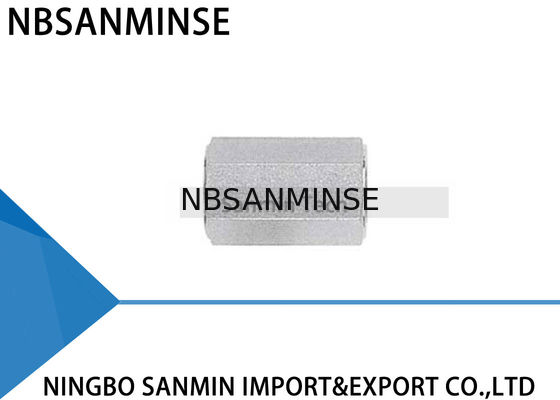

Kopling HCG Hex Baja Tahan Karat 316L Fitting Pipa Fitting Pipa Kualitas Tinggi Sanmin
Deskripsi Fitting Pipa
Fitting pipa adalah mekanisme yang digunakan untuk menyegel dan menjepit pipa. Keunggulan mekanis dan geometri fitting jenis ini menghasilkan perakitan yang kedap bocor.
Untuk merakit, cukup masukkan pipa ke dalam rakitan lengkap hingga pipa menyentuh bagian dalam fitting. Kedua ferrule didorong ke depan di antara mur dan badan fitting menggunakan gaya mekanis yang diciptakan dengan memutar mur searah jarum jam. Ferrule belakang didorong ke bagian belakang meruncing dari ferrule depan didorong oleh gaya ke dalam mulut badan yang meruncing.
Ferrule belakang di-swage secara radial ke dalam pada pipa sambil mengangkat ferrule depan keluar untuk membentuk segel penuh di permukaan badan yang meruncing.
1-1/4 Putaran mur dari posisi kencang tangan memastikan penggerak yang konsisten dari anggota penyegelan. Ini memastikan segel yang efektif terhadap tekanan tinggi serta kondisi vakum ultra tinggi.
Petunjuk Pemasangan
Fitting dipasok dalam keadaan terpasang dan kencang tangan. Pembongkaran sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lain
1. Masukkan pipa ke dalam fitting
Periksa bahwa pipa bertumpu kuat pada bahu fitting dan bahwa mur kencang tangan. Pada titik ini disarankan untuk membuat tanda goresan pada hex yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2 Kencangkan mur
1-1/4 Putaran mur diperlukan untuk 1/4” (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 Putaran mur diperlukan untuk 3/16” (4mm) dan lebih rendah (Lihat Gbr. B)
Petunjuk Perakitan Ulang
Koneksi dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk merakit kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Pemotong Pipa
Untuk mendapatkan sambungan bebas bocor, pipa harus dipotong secara tegak lurus. Pemotong pipa berkualitas baik dengan mata pisau yang sesuai untuk bahan pipa direkomendasikan.
Jangan mencoba mengurangi waktu pemotongan dengan melakukan pemotongan dalam pada setiap putaran pemotong. Ini akan mengeraskan pipa.
Ujung pipa harus dibersihkan dari gerinda untuk menghindari kerusakan pada fitting dan untuk memastikan pipa mencapai bagian bawah fitting.
Peringatan
Jangan memegang pipa di ragum di tempat yang akan dimasukkan ke dalam fitting (ragum akan meninggalkan bekas pada pipa yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Penanganan Pipa
Goresan pada pipa dapat menyebabkan kebocoran. Oleh karena itu, penting untuk menangani pipa dengan hati-hati untuk mengurangi risiko kebocoran.
Pipa Tembaga
Jika menggunakan pipa tembaga dari gulungan, pegang ujung pipa dan gulung gulungan ke luar sehingga pipa tergeletak di permukaan datar.
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang tangan
2. Masukkan pipa (Hingga bahu)
3. Putar mur dengan kunci pas hingga pipa tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika diameter luar pipa berada pada toleransi minimum, ferrule akan bersentuhan dengan pipa selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih pipa untuk setiap aplikasi
Pemilihan Pipa
Empat variabel harus dipertimbangkan saat memesan pipa untuk digunakan dengan fitting:
1. Bahan
2. Ketebalan dinding pipa
3. Finishing permukaan pipa
4. Kekerasan pipa
Pipa harus sesuai dengan standar ASTM A213 atau ASTM A269, mulus, dan sepenuhnya lunak.
Pipa harus bebas dari goresan dan cocok untuk dibengkokkan dan dikelantang.
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan produk pneumatik seri lengkap.
2: Stok besar untuk pengiriman cepat.
3: Kustomisasi sesuai permintaan khusus Anda.
4: Berikan informasi produk gratis.
5: Kualitas tinggi dengan harga bersaing.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat, kuningan, aluminium.
seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air / katup pneumatik / silinder udara / katup hidrolik / produk akumulator hidrolik dan sebagainya.T: Bisakah produk dibuat dengan logo dan merek kami? A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T: Apakah ada garansi yang tersedia?A: Ya, biasanya produk adalah jaminan kualitas satu tahun.T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?A:Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelanUlir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika UtaraT: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
Perkuat pendinginan, penghilangan air yang efisien T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Titik Fokus
Tindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Dingin Ekstrem
Segel
Karet Fluor, PTFE
Nitrile suhu rendah, karet silikon, poliuretan
Pelumasan
Gemuk sintetis suhu tinggi (volatilitas rendah)Gemuk suhu rendah (titik tuang rendah, viskositas rendah) Perawatan Pasokan Udara
Perkuat pendinginan, penghilangan air yang efisien Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas
| Komponen Logam |
Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
| Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
