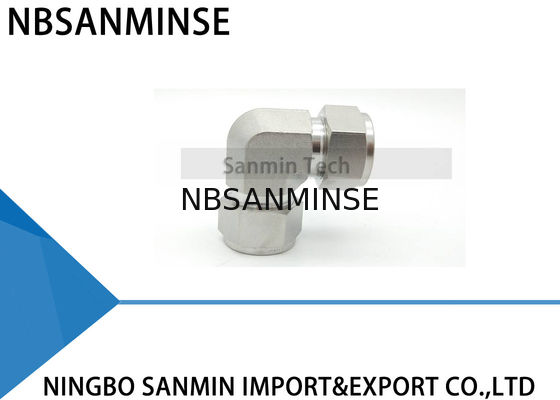

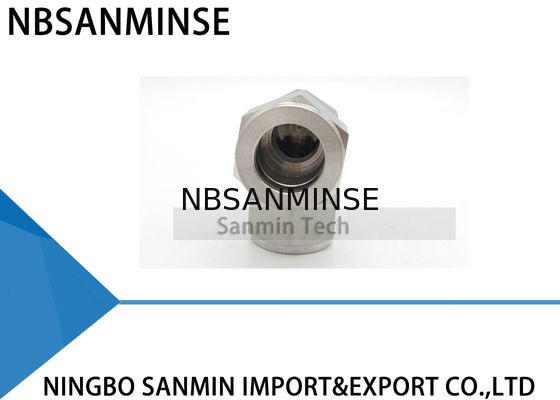

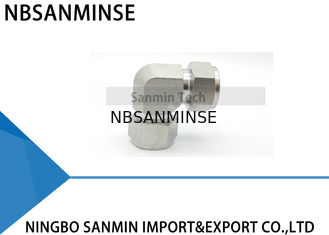

UE Union Elbow Stainless Steel SS316L Pipa Fitting Pneumatic Air Fitting Kualitas tinggi Sanmin
Instruksi Pemasangan
Fittings yang dikirimkan dirakit dan jari ketat. pemisahan sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lainnya
Masukkan tabung ke dalam perlengkapan
Periksa bahwa tabung berbaring dengan kuat di bahu yang cocok dan bahwa kacang adalah jari ketat,Pada titik ini disarankan untuk menggambar tanda penulis pada hex yang meluas ke tubuh pemasangan . Tanda ini akan berfungsi sebagai indikator untuk titik awal dan menarik yang tepat up.
2 Kencangkan kacang
1-1/4 putaran dari kacang diperlukan untuk 1/4 ′′ (6mm) dan lebih tinggi (Lihat Gambar A).
3/4 putaran dari kacang diperlukan untuk 3/16 ′′ (4mm) dan lebih rendah (Lihat Gambar.B)
Instruksi Penggabungan Kembali
Sambungan dapat diputus dan dibuat ulang berulang kali, tanpa kehilangan segel yang kedap air.
1. Sebelum memutus, catat posisi kacang dalam hubungannya dengan tubuh yang cocok.
2Untuk menyusun kembali, gunakan kunci untuk mengencangkan kacang ke posisi aslinya.
3Tekan sedikit dengan kunci sampai sedikit peningkatan torsi dirasakan.
Pemotongan tabung
Dua metode yang berbeda dapat digunakan untuk memotong tabung:
1. tabung Cuter
2.
Peringatan
Jangan memegang tabung di dalam sarung di tempat di mana ia akan dimasukkan ke dalam perlengkapan (sarung akan meninggalkan tanda pada tabung yang dapat menyebabkan kebocoran, dan dapat menyebabkan ovulasi).
Penanganan tabung
Goresan pada tabung dapat menyebabkan kebocoran. karena itu, penting untuk menangani tabung dengan hati-hati untuk mengurangi risiko kebocoran.
Tabung Inspeksi
Penggunaan: Ini adalah No- Go Gauge dan harus digunakan sebagai berikut:
Perbaiki untuk pemasangan sesuai dengan instruksi berikut: 1/4 inci (6mm) 3/8 inci, 1/2 inci (12mm) menggunakan ukuran yang tepat . Jika gauge meluncur dengan mudah ke dalam celah, mengencangkan kacang lebih jauh sampai gauge tidak bisa masuk ke celah
Keamanan Tinggi
Dalam aplikasi di mana kondisi yang parah dan tekanan tinggi ada kami merekomendasikan prosedur instalasi berikut:
1. Periksa bahwa kacang adalah jari ketat
2. Masukkan tabung (sampai ke bahu)
3. Putar nut dengan kunci sampai tabung tidak berputar bebas.
4. Tanda posisi kacang.
5. Putar kacang 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika tabung O.D. berada pada toleransi minimum, ferrules akan bersentuhan dengan tabung untuk rotasi 1-1/4 penuh.
Untuk memastikan keandalan dan kinerja yang maksimal, sangat hati-hati harus diberikan ketika memilih tabung untuk setiap aplikasi
Pemilihan Tabung
Empat variabel harus dipertimbangkan ketika memesan tabung untuk digunakan dengan fittings:
1. Bahan
2. Ketebalan dinding tabung
3. Uraian permukaan tabung
4. Kekerasan tabung
Tabung harus sesuai dengan standar ASTM A213 atau ASTM A269, tanpa jahitan, dan sepenuhnya dipanaskan.
Tabung harus merah dari goresan dan cocok untuk membengkokkan dan menyalakan.
Mengapa memilih kami
1: pesanan sampel & pesanan kuantitas kecil dapat diterima.
2: Kualitas yang dapat diandalkan dan layanan purna jual yang aktif
3: Jaminan kualitas satu tahun
4Stok besar untuk pengiriman cepat.
5: Disesuaikan sesuai permintaan khusus Anda.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
