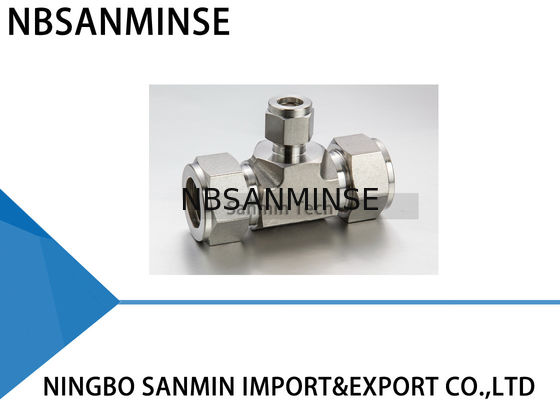

RUT Union Tee Stainless Steel SS316L Fitting Pipa Fitting Pneumatik Udara Kualitas Tinggi Sanmin
Deskripsi Fitting Pipa
Fitting pipa adalah mekanisme yang digunakan untuk menyegel dan mencengkeram tubing. Keunggulan mekanis dan geometri fitting jenis ini menghasilkan perakitan yang kedap bocor.
Untuk merakit, cukup masukkan tabung ke dalam rakitan lengkap hingga tabung menyentuh bagian dalam fitting. Dua ferrule didorong ke depan di antara mur dan badan fitting menggunakan gaya mekanis yang diciptakan dengan memutar mur searah jarum jam. Ferrule belakang didorong ke bagian belakang ferrule depan yang meruncing, dan ferrule depan didorong oleh gaya ke dalam mulut badan yang meruncing.
Ferrule belakang di-swage secara radial ke dalam pada tabung sambil mengangkat ferrule depan untuk membentuk segel penuh pada permukaan badan yang meruncing.
Putaran mur 1-1/4 dari posisi kencang tangan memastikan penggerak anggota penyegelan yang konsisten. Ini memastikan segel yang efektif terhadap tekanan tinggi serta kondisi vakum ultra tinggi.
Petunjuk Pemasangan
Fitting dipasok dalam keadaan terpasang dan kencang tangan. Pembongkaran sebelum digunakan dapat menyebabkan masuknya kotoran atau partikel lain
1. Masukkan tubing ke dalam fitting
Periksa bahwa tabung bersandar kuat pada bahu fitting dan bahwa mur kencang tangan. Pada titik ini disarankan untuk membuat tanda goresan pada segi enam yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2. Kencangkan mur
1-1/4 putaran mur diperlukan untuk 1/4 inci (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 putaran mur diperlukan untuk 3/16 inci (4mm) dan lebih rendah (Lihat Gbr. B)
Petunjuk Pemasangan Ulang
Koneksi dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk memasang kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Pemotongan Pipa
Dua metode berbeda dapat digunakan untuk memotong pipa:
1. Pemotong Pipa
2. Gergaji Besi
Pemotong Pipa
Untuk mencapai sambungan bebas bocor, tubing harus dipotong tegak lurus. Pemotong pipa berkualitas baik dengan mata pisau yang sesuai untuk bahan tubing direkomendasikan.
Jangan mencoba mengurangi waktu pemotongan dengan melakukan pemotongan dalam setiap putaran pemotong. Ini akan mengeraskan tabung.
Ujung tabung harus di-debur untuk menghindari kerusakan pada fitting dan untuk memastikan tabung mencapai bagian dalam fitting.
Pemotongan Gergaji Besi
Untuk memotong tabung dengan gergaji besi dan mendapatkan ujung yang tegak lurus, tabung harus dipotong dengan blok pemandu
Metode pemotongan ini memerlukan deburring ujung tabung.
Peringatan
Jangan menahan tabung di ragum di tempat yang akan dimasukkan ke dalam fitting (ragum akan meninggalkan bekas pada tabung yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Penanganan Pipa
Goresan pada tabung dapat menyebabkan kebocoran. Oleh karena itu, penting untuk menangani tabung dengan hati-hati untuk mengurangi risiko kebocoran.
Beberapa Tindakan Pencegahan yang Harus Diambil
1. Tabung tidak boleh diseret di lantai.
2. Tabung tidak boleh ditarik keluar dari rak tubing, terutama untuk tabung OD besar
Pipa Tembaga
Jika menggunakan tubing tembaga dari gulungan, pegang ujung tabung dan gulung gulungan ke luar sehingga tubing tergeletak di permukaan datar.
Inspeksi Tubing
Penggunaan: Ini adalah alat ukur "No-Go" dan harus digunakan sebagai berikut:
Pasang fitting sesuai dengan instruksi berikut: 1/4 inci (6mm), 3/8 inci, 1/2 inci (12mm) - pasang 1-1/4 putaran dari kencang tangan. Periksa celah antara mur dan badan, menggunakan pengukur berukuran sesuai. Jika pengukur mudah masuk ke celah, kencangkan mur lebih lanjut hingga pengukur tidak dapat masuk ke celah
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang tangan
2. Masukkan tabung (Hingga bahu)
3. Putar mur dengan kunci pas hingga tabung tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika OD tabung berada pada toleransi minimum, ferrule akan bersentuhan dengan tabung selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih tubing untuk setiap aplikasi
Pemilihan Pipa
Empat variabel harus dipertimbangkan saat memesan tabung untuk digunakan dengan fitting:
1. Bahan
2. Ketebalan dinding tabung
3. Finishing permukaan tabung
4. Kekerasan tabung
Tubing harus sesuai dengan standar ASTM A213 atau ASTM A269, mulus, dan sepenuhnya lunak.
Tabung harus bebas dari goresan dan cocok untuk dibengkokkan dan dikelantang.
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan produk pneumatik seri lengkap.
2: Pesanan sampel & pesanan jumlah kecil dapat diterima.
3: Kustomisasi sesuai permintaan khusus Anda.
4: Berikan informasi produk gratis.
5: Stok besar untuk pengiriman cepat.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: WJenis produk apa yang bisa Anda buat?
A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat, kuningan, aluminium.seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air / katup pneumatik / silinder udara / katup hidrolik / akumulator hidrolik dan sebagainya. T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll. T:Apakah ada garansi yang tersedia?A: Ya, biasanya produk adalah jaminan kualitas satu tahun.T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?A:Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelanUlir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, masalah inti katup dan pegas,
Perawatan Pasokan Udara panas, getaran berat, dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
Tindakan Pencegahan Lingkungan Dingin Ekstrem
Segel
Karet Fluor, PTFE
Nitrile suhu rendah, karet silikon, poliuretan
PelumasanGemuk sintetis suhu tinggi (volatilitas rendah) Gemuk suhu rendah (titik tuang rendah, viskositas rendah)
Perawatan Pasokan Udara Perkuat pendinginan, penghilangan air yang efisien
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
