Katup Udara Pulsa Diafragma Ganda

Katup Udara Pulsa Diafragma Ganda

Double Diaphragm Pulse Air Valve

Detail produk:

Tempat asal: Ningbo
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: QG - Y - 89S

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 pc
Harga: Negotiation
Kemasan rincian: Kantong Plastik, Kotak, Karton, Pallet Atau Sebagai Nasihat Pelanggan
Waktu pengiriman: Negosiasi
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: Negosiasi
Hubungi sekarang
Detil Deskripsi produk
Tekanan: 0. 2 - 0. 6MPa Suhu: - 25 ~ 60 ℃
Kelembaban relatif: ≤ 85% Media: udara bersih
tegangan: AC220V / DC24V / AC110V / AC24V Diafragma: Diafragma ganda
Diameter: 3 tubuh: ADC 12 Die Cast

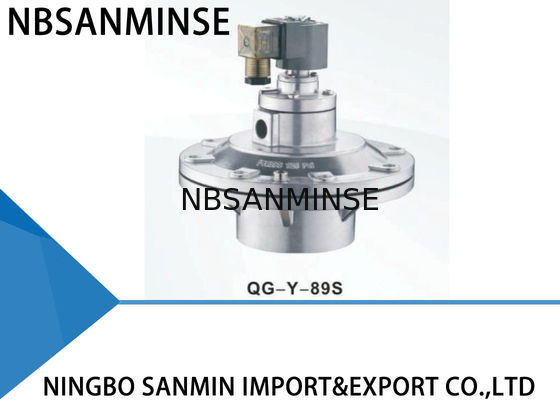

QG - Y - 89S Serie Valve Pulsa Elektromagnetik GOYEN Jenis yang Mirip dengan Embedded Air Pulse Valve

GOYEN Jenis Serupa

Tertanam

Katup pulsa terdiri dari kepala pilot, diafragma dan badan aluminium katup. Area rongga belakang diafragma lebih besar dari diafragma depan. Diafragma dijaga pada posisi tertutup karena pengaruh tekanan besar.

Sinyal pulsa menghilang dan pegas armature bekerja segera untuk melanjutkan bilah bergerak untuk menutup lubang penyeimbang. Gas tekanan di rongga belakang diafragma dan pegas bekerja bersama untuk menutup saluran yang berhenti dibersihkan oleh katup.


Lubang peredam di diafragma berfungsi untuk meredam aliran udara ketika batang bergerak armature menahan untuk menyeimbangkan dan untuk memindahkan udara ke rongga belakang segera setelah lubang penyeimbang ditutup untuk menutup saluran dan berhenti membersihkan.


Konstruksi Bahan



Tubuh ADC12 die cast
Amature Baja stainless 430FR
Diafragma Nitril atau viton
Musim semi 321 Baja tahan karat
Pengencang 302 Stainless steel


Parameter Teknis



Sudut kanan Tertanam Di barisan Steker
Tekanan desain 0,3 ~ 0.8MPa 0,2 ~ 0.8MPa 0,3 ~ 0.8MPa 0,2 ~ 1.0MPa
Tekanan Pekerjaan 0,3 ~ 0,6MPa 0,2 ~ 0,6MPa 0,3 ~ 0,6MPa 0,2 ~ 0,6MPa
Suhu sekitar -25 ~ 60 ℃ Disesuaikan untuk suhu yang lebih rendah atau lebih tinggi
Kelembaban relatif ≤85%
Media Kerja Udara bersih
Voltase AC220V / DC24V / AC110V / AC24V Disesuaikan
Kelas Perlindungan IP65
Kehidupan Diafragma Lebih dari Satu Juta Siklus
Cv / Kv Hubungi kami untuk detail




Kegagalan dan pemecahan masalah umum

Selama instalasi dan commissioning

Fenomena kegagalan

1. Semua katup tidak bisa dibuka, tetapi bagian utama berfungsi.

2. Beberapa katup tidak berfungsi, tetapi yang lain normal.

3. Semua katup tidak bisa ditutup. Ada kebocoran. Tidak ada cara untuk membangun kubah gas.

4. Beberapa katup tidak dapat ditutup. Ada kebocoran.

5. Penutupan katup perlahan.

Kemungkinan Alasan

1. Periksa tekanan kubah gas untuk melihat apakah terlalu rendah.

2. Periksa koneksi kumparan katup dan kumparan

3 (1). Katup-Y. Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan kebocoran untuk semua katup.

3 (2). Katup-Z. Saluran masuk katup dan moncong peniup dipasang ke belakang.

4. Ada beberapa kotoran atau serpihan pada membran, ii menghalangi inti besi yang bergerak.

5. Lubang membran terhalang.

Penyelesaian masalah

1. Periksa kebocorannya

2. Ganti aksesori

3 (1). Periksa kebocorannya

3 (2). Instal ulang

4. Bersihkan membran dan periksa apakah membran sudah lengkap. Periksa inti besi dan kunci udara yang bergerak.

5. Mengeruk lubang membran

Selama periode penggunaan

Fenomena kegagalan

1. Beberapa katup bocor. Selaput tidak bisa menutup rapat dan katup selalu terbuka a

sedikit.

2. Coil panas dan terbakar.

3. Tegangan ada tetapi katup tidak beroperasi.

4. Suhu sekitar di bawah -20 ℃. Katupnya bocor dan tidak bisa terbuka.

Kemungkinan Alasan

1. Ada beberapa kotoran atau kotoran pada membran, bagian utama rusak. Inti besi yang bergerak terhalang.

2. Sudah dinyalakan terlalu lama.

3. Membran rusak dan lubang terhalang.

4. Suhu sekitar terlalu rendah dan di sini ada embun beku di katup.

Penyelesaian masalah

1. Bersihkan membran dan periksa apakah bagian membran sudah lengkap. Periksa inti besi yang bergerak dan kunci udara. Ganti aksesori jika perlu.

2. Periksa kondisi kerja sistem kontrol.

3. Ganti aksesori tepat waktu.

4. Perhatikan isolasi dan menjaga suhu yang tepat.
