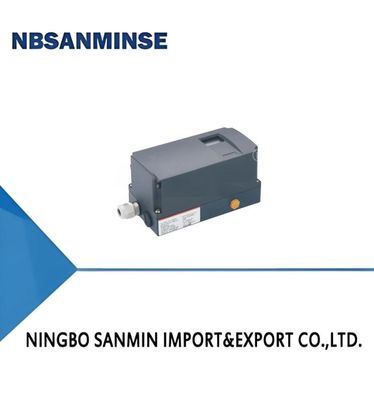

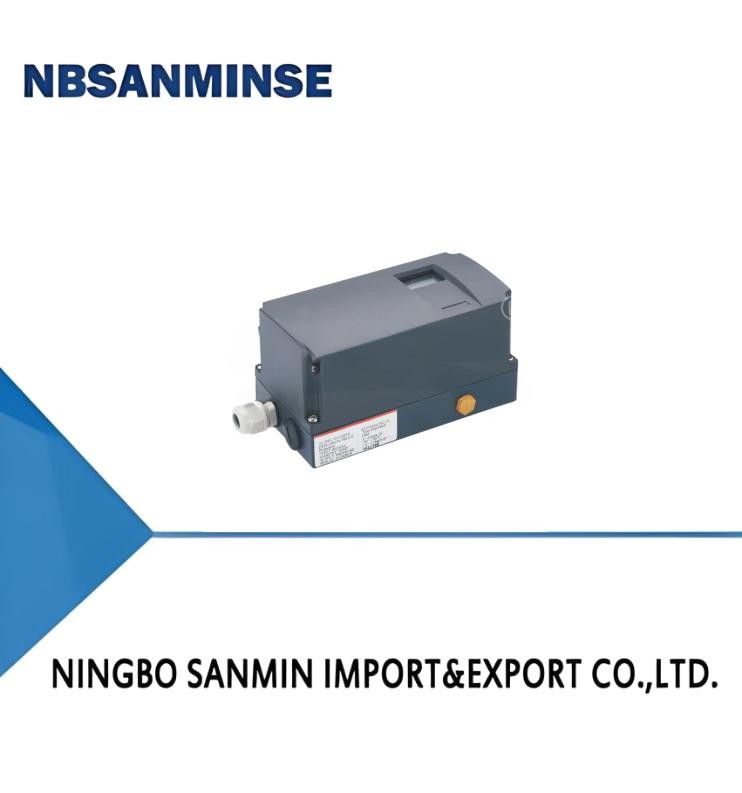

CN5000 pemantauan katup listrik cerdas

1, Lokator ini internal kontrol digital penuh, keandalan tinggi, stabilitas yang baik, volume kecil, berat ringan dll

2. Mudah debugging. Tanpa alat apapun, hanya tekan antarmuka locator pada beberapa tombol, dapat menyelesaikan debugging.

3Fungsi yang sederhana untuk mengatur dan penyesuaian adalah / ketika reaksi cara, katup terbuka / jenis dekat, karakteristik output, perjalanan lurus atau sudut pukulan serta pengaturan langsung.

Pertama, Tinjauan Produk

CN5000 posisi katup listrik cerdas, penggunaan operasi dan operasi sepenuhnya digital, cocok untuk perjalanan lurus atau sudut aktuator pneumatik.Cara tindakan tunggal dan aksi ganda dengan penggunaan. Lokator adalah dua kawat sistem instrumentasi, menyediakan fungsi pengaturan PlD, tetapi sebagai regulator dan posisi dari perangkat kontrol cerdas tinggi.Lokator 4 ~ 20 mA oleh sinyal masukan untuk kontrol, PlD kontrol oleh + 24 VDC sirkuit seri output pasokan listrik dengan pemancar, Pada saat yang sama,Ini akan selain seluruh kontroler output sinyal arus dikonversi ke fungsi utama pengatur drive, memiliki sesuai dengan gesekan batang katup di tempat kerja,diimbangi oleh perubahan tekanan media yang disebabkan oleh gaya yang tidak seimbang sehingga pembukaan katup yang sesuai dengan sinyal kontrol output regulator untuk mencapai posisi yang benarMendukung protokol komunikasi HART.

* Parameter di atas dengan suhu atmosfer 20 °C 760 mmHg, kelembaban relatif 65% RH untuk referensi.

Ketiga, Instruksi Pemasangan

1. sumbu utama ke lokator menghubungkan dengan aktuator pneumatik. sambungan pipa output tidak diizinkan untuk memiliki fenomena kebocoran.

2. Tekan kombinasi tombol "+" dan "_" untuk menggerakkan katup di setengah pembukaan, menonton nilai tampilan apakah dalam 50% jika tidak, putar set gigi, membuatnya dalam kisaran ini;Tekan "+" dengan kombinasi tombol "_", Nilai posisi katup pada layar pengamatan katup drive berada dalam lingkup perubahan berikut; A,Perjalanan lurus (20%-80%). B, Sudut stroke (5%-95%).

3. Pada saat yang sama tahan tombol fungsi dan tombol "+" lebih dari lebih dari 5 detik, memulai inisialisasi otomatis.

4. Setelah keberhasilan inisialisasi menurut FlNSH, tekan fungsi model lebih dari 5 detik untuk keluar.

5. Tekan tombol fungsi lebih dari 5 detik untuk masuk ke menu klik "+3key perubahan nilai, dan kemudian klik"-"key recovery value. Tekan tombol mode lebih dari 5 detik untuk menyimpan dan dapat.

0Standar

fungsi

N Tipe biasa

0Quarterturen pemasangan

(ukuran kustom pembeli untuk)
